2 Odpor vodiče (drátu) - závislost na délce

3. ročník - Elektrický proud v kovech - 018, Elektrický proud v kovech, Odpor vodiče - drátu - závislost na délce, Ohmův zákon, napětí, proud, odpor vodiče, voltmetr, ampérmetr, pasco

Popis:

K měření použijeme senzor V-A metr (vzorkovací frekvence 10 Hz). V setupu nastavíme manuální vzorkování pro vkládání délky vodiče.

Postup při měření:
Do série zapojíme zdroj napětí (9 V), vhodný vodič (odporový drát, my máme zajímavý gumový vodivý pásek délky 1 metr) a ampérmetr. Vodič připojíme pomocí krokosvorek. Délku vodiče, kterou protéká proud postupně měníme. Voltmetrem měříme napětí na koncích zapojené části vodiče.

Spuštění měření: "Start"

Na místě ikony "start" se objeví ikona "vzít".
Nastavíme první délku vodiče a stiskneme "vzít". Uloží se hodnota napětí a proudu a z klávesnice vložíme příslušnou délku vodiče do nabídnutého okénka. Potvrdíme OK (nebo ENTER) a můžeme pokračovat v měření. Změníme délku vodiče, stiskneme "vzít" atd.

Ukončení měření: stiskneme "červený čtvreček" vedle ikony "vzít", čímž ukončíme měření.

Zpracování dat
Ve výpočtu definujeme odpor R jako podíl napětí a proudu.

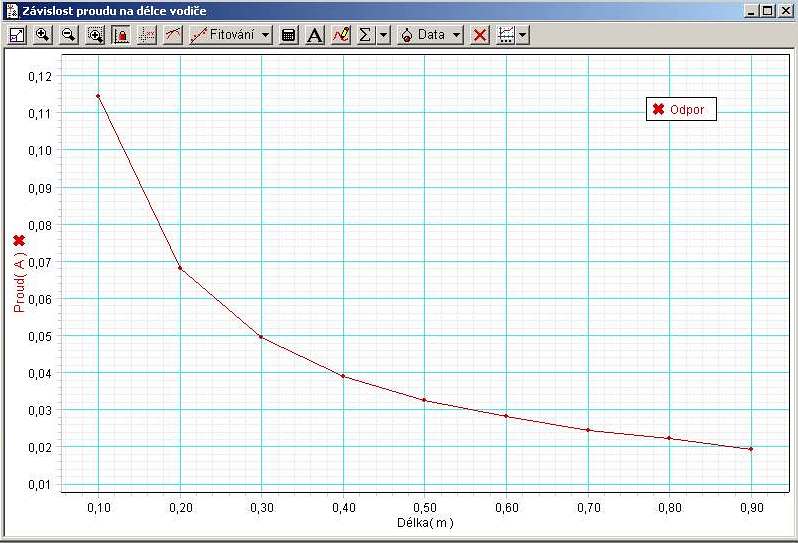

Vytvoříme graf závislosti proudu na délce vodiče, kterým proud protéká.

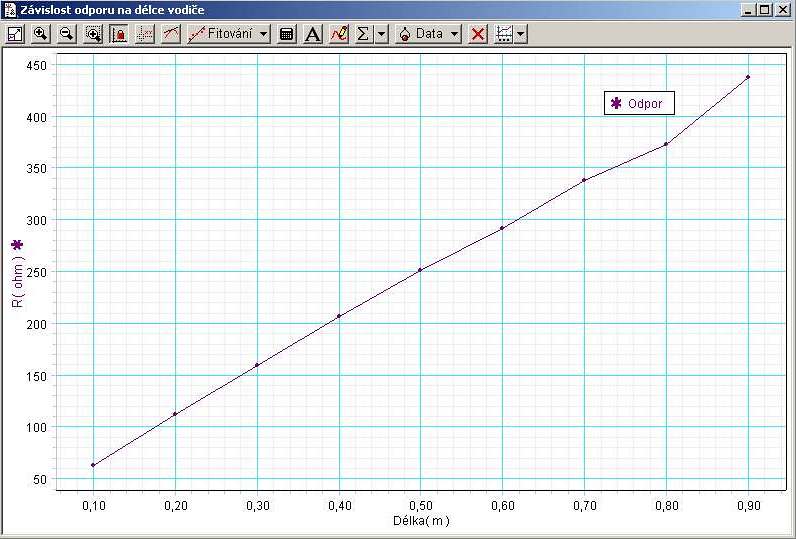

Vytvoříme graf závislosti odporu vodiče na jeho délce.

Pomůcky:

Pasco - V-A metr, zdroj napětí, délkové měřidlo, vhodný vodič (máme černý gumový proužek délky 1 m, krokosvorky, propojovací vodiče.
