9 LC oscilátor

3. ročník - Elektromagnetické kmity - 074, LC oscilátor, Elektromagnetické kmity, nap?tí, proud, kondenzátor, cívka, voltmetr, seminá?,

Popis:

Nabijeme kondenzátor známé kapacity a vybijeme ho p?es cívku na uzav?eném jád?e.
Pasco voltmetrem m??íme nap?tí na kondenzátoru. Nastavíme maximální vzorkovací frekvenci 1000 Hz. Nam??ené nap?tí má pr?b?h tlumených kmit?. Ur?íme periodu T t?chto kmit?.
M?žeme dopo?ítat induk?nost cívky L. ( wL = 1 / wC kde w = 2*pí*f )

Pro porovnání - stejná cívka 1200 závit? na uzav?eném jádru, 3 r?zné kapacity

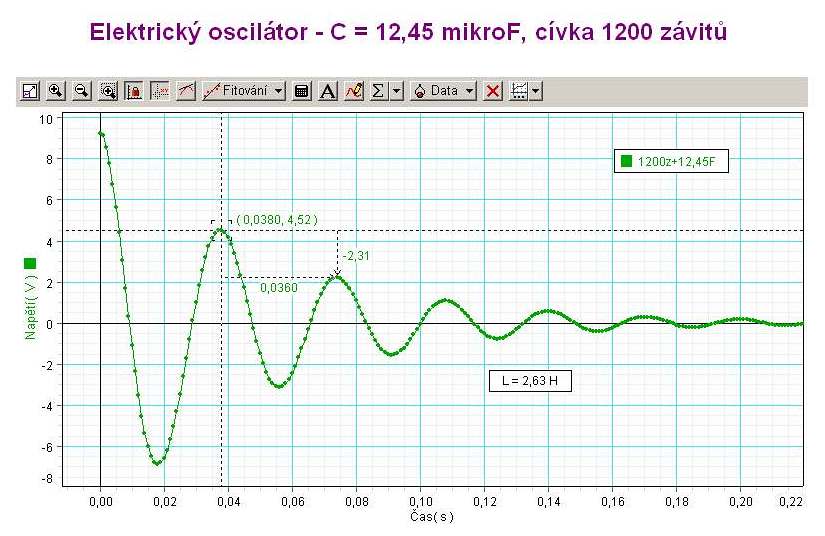

1. C = 12,5 µF z grafu T = 0,036 s induk?nost L = 2,63 H

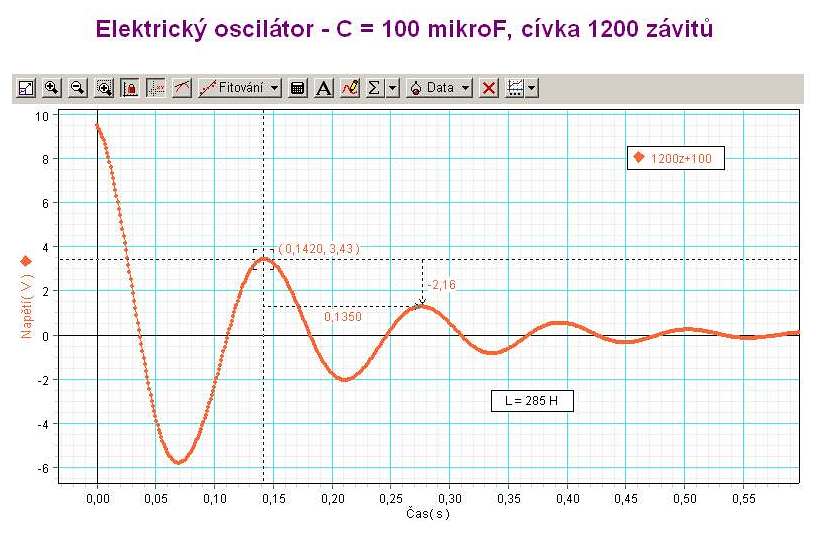

2. C = 100 µF z grafu T = 0,127 s induk?nost L = 4,08 H

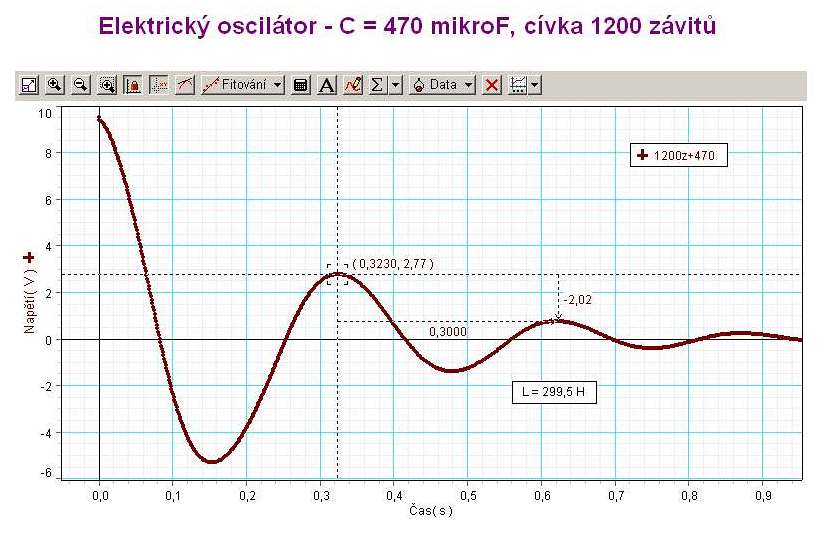

3. C = 470 µF z grafu T = 0,291 s induk?nost L = 4,56 H

Jiná možnost.
Induk?nost cívky ur?íme jinou metodou a periodu LC obvodu dopo?ítáme. Tuto hodnotu pak porovnáme s hodnotou ur?enou z grafu.

Pomůcky:

Pasco - V/A metr, kondenzátor ?ádu mikrofarad? (kuf?ík), cívka s jádrem, zdroj nap?tí 9V, p?epína?, propojovací vodi?e.

Fotky:

Videa:

Poznámky k videím:
