Usměrňující účinek diody

Do obvodu střídavého zdroje napětí zapojíme diodu (zde pro zajímavost použita modrá led dioda).

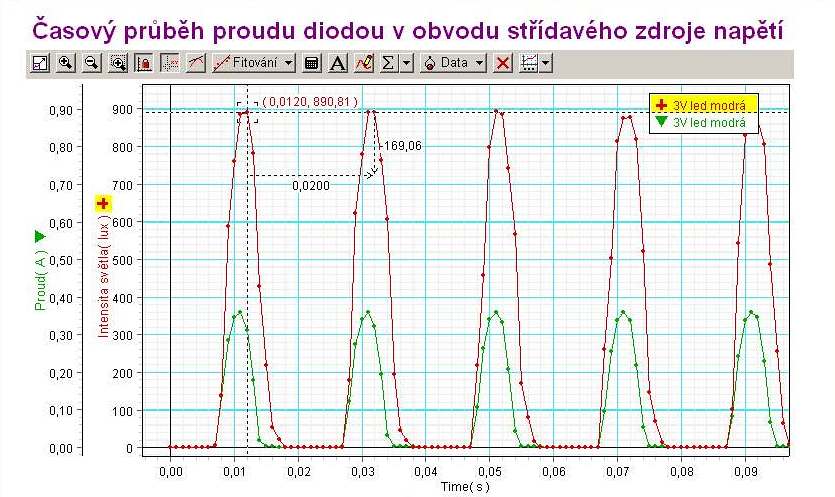

Pasco ampérmetrem měříme průběh proudu v obvodu. Pro zajímavost současně měříme intenzitu světla vydávaného diodou (Pasco luxmetr). Frekvence snímání musí být maximální.

Je vidět, že ze sinového průběhu zůstává pouze jedna polarita.
Luxmetrem zaznamenané osvětlení diodou má stejný průběh jako proud. Dioda bliká s frekvencí 50 Hz.

Je možné měřit s proudem současně napětí a porovnat průběhy. (Příště doměřím)

Pomůcky:

PASCO - VA metr, popřípadě luxmetr, dioda nebo led dioda, zdroj střídavého napětí, propojovací vodiče
