4 Měření deformační křivky - Hookův zákon

2. ročník - Pevné látky - 036, Pevné látky, Měření deformační křivky, silloměr, Hookův zákon, mez pevnosti, pasco, deformace,

Popis:

Drát upevnit a na druhý konec působit silou přes siloměr.
Současně senzorem polohy měřit délku drátu. Graf závislosti velikosti síly na délce drátu.
Je pozorovatelné, jak materiál teče (fáze, kdy síla relativně málo vzrůstá, ale drát se hodně prodlužuje - malá směrnice grafu).

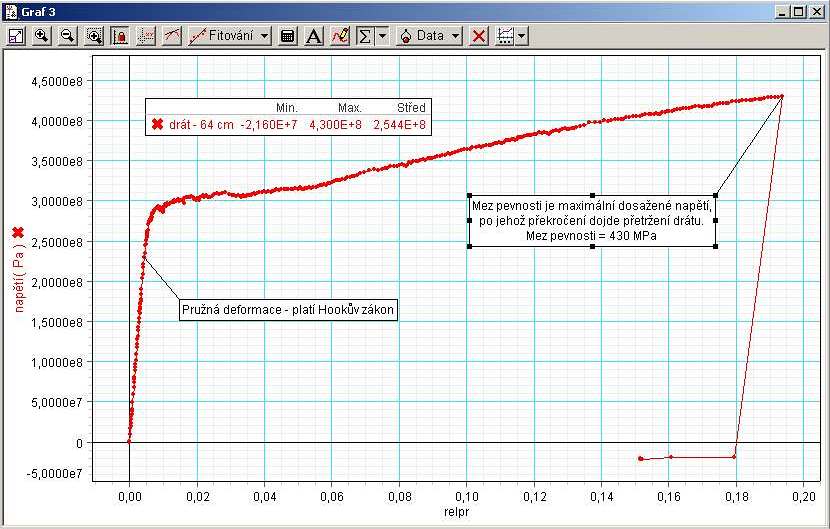

Rotační snímač polohy je lepší. Měří prodloužení. Dále lze v datastudiu definovat relativní prodloužení a normálové napětí a získat graf závislosti normálového napětí na relativním prodloužení.

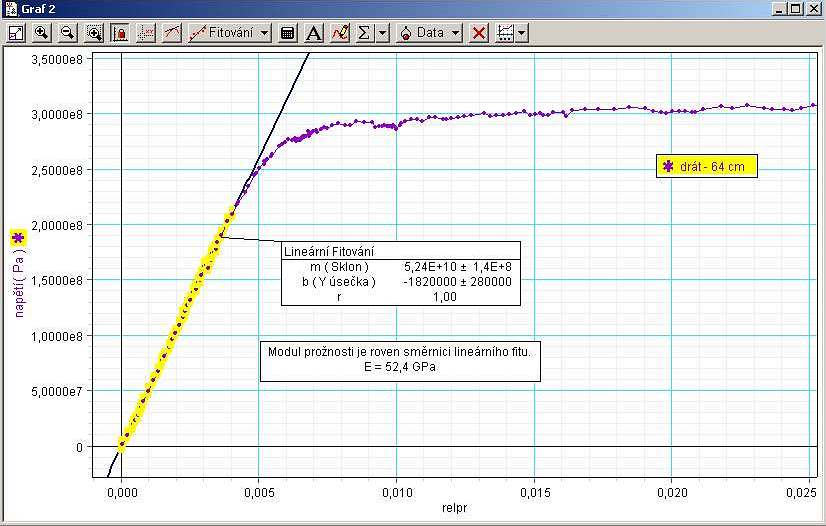

Modul pružnosti - směrnice elastické deformace.
Mez pevnosti - maximální napětí.

Ukázka - měděný drát nebo nějaká slitina. Hodnoty jsou v mezích.

Pomůcky:

Pasco - siloměr, rotační snímač polohy nebo senzor polohy
drát

Fotky:

Fotka Fotka

Videa:

Poznámky k videím:
